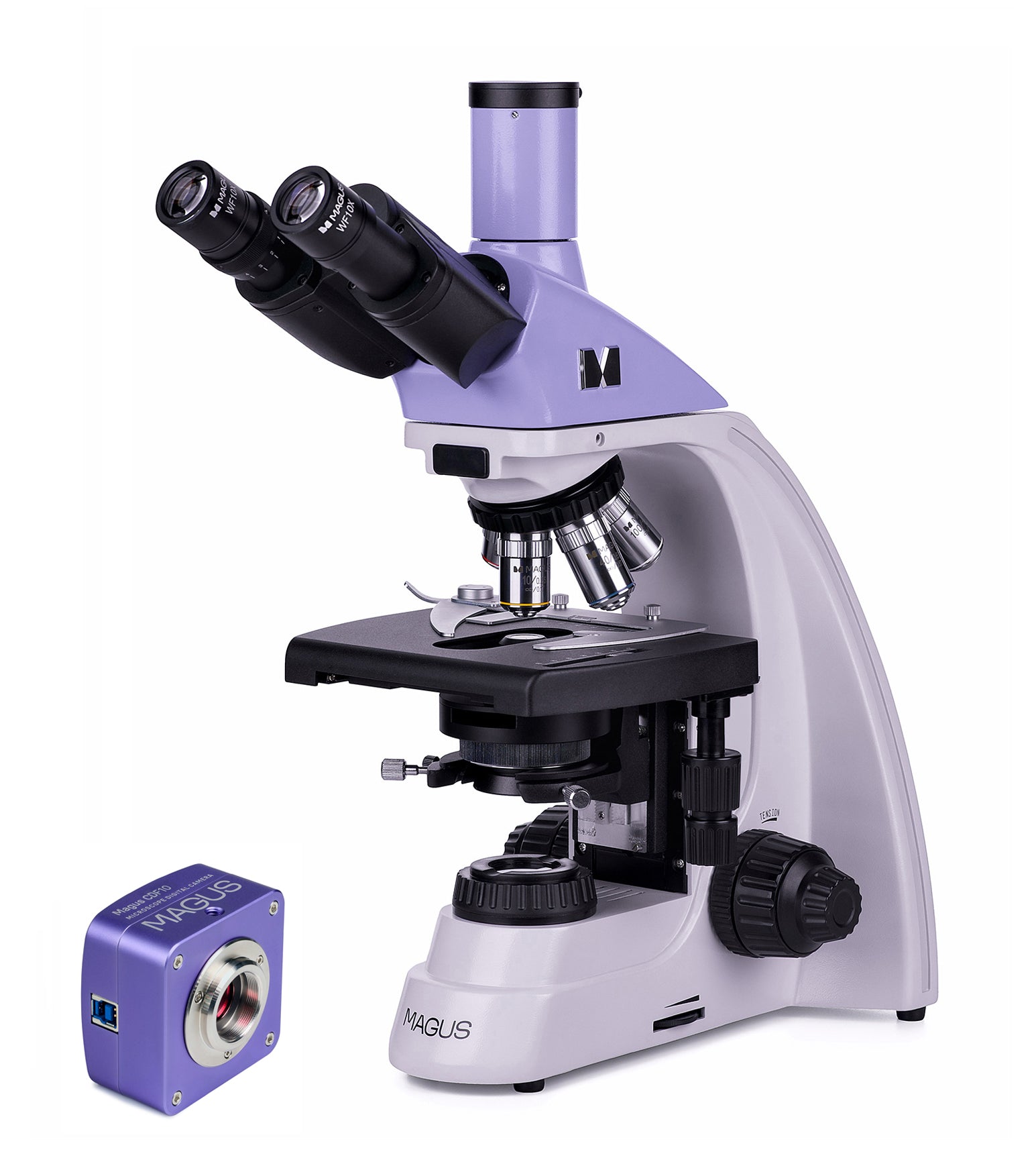

Magus Bio 230T is een biologische trinoculaire microscoop voor laboratorium- en onderzoeksobservaties op het gebied van geneeskunde, farmaceutische producten, forensisch onderzoek, biotechnologie, enz. Uitgerust met achromatische doelstellingen en een halogeenlamp, wordt de overgedragen lichtmicroscopietechniek (Brightfield) gebruikt voor het bestuderen van monsters. Het ontwerp van de microscoop biedt de mogelijkheid om extra accessoires te installeren die het gebruik van andere microscopietechnieken mogelijk maken: darkfield, fasecontrast, gepolariseerd licht.
digitale camera
Digitale camera met een 2MP-sensor voor het bestuderen van micro-objecten met behulp van de Darkfield- of Brightfield-microscopietechniek. De camera is uitgerust met een Sony Exmor -verlichte kleur CMOS -sensor. Dit verhoogt de lichtgevoeligheid (2350 mV bij 1/30s) en verbetert de beeldkwaliteit bij weinig licht. Optimale prestaties worden bereikt bij het werken met doelstellingen met vergrotingen van 40x, 60x en 100x.
Met de Magus CDF10 -camera kunt u een afbeelding weergeven van een object op een computermonitor in volledige HD 1920x1080px resolutie, neem foto's en video's opnemen in verschillende formaten. Gegevensoverdracht tussen de camera en de computer wordt uitgevoerd via een USB3.0 -interface met een gegevensoverdrachtsnelheid van 5 Gbps. Bij maximale resolutie wordt video weergegeven op 125 fps met soepele overgangen tussen frames. De camera is perfect voor het bestuderen van bewegende objecten en kan worden gebruikt voor lezingen of presentaties.
Optics
De trinoculaire kop heeft een verticale buis voor het monteren van een digitale camera. De camera (niet inbegrepen) is een uitstekende oplossing voor het maken van digitale archieven van uw studies en uitvoerbeelden naar een extern monitorscherm. Om de observatiebuizen aan te passen aan de hoogte van de gebruiker, is er een optie om ze 360 ° te roteren. De linkerbuis is uitgerust met een diopter -aanpassingsring.
Het draaiende neusje is georiënteerd op het interieur, waardoor de ruimte boven het podiumvrij blijft. Vijf doelstellingen kunnen tegelijkertijd in het neusje worden gemonteerd (4 doelstellingen zijn opgenomen in de kit en de 5e slot blijft over voor een extra doelstelling). In de basisconfiguratie bieden de door infinity gecorrigeerde doelstellingen vergroting van 40 naar 1000x. Met optionele oculairs kan de bovengrens worden verhoogd tot 1500, 1600 of 2000x.
verlichting
De halogeenlamp produceert warmspectrumverlichting dat dat Vermindert de ogen en is ideaal voor lange uren werken met de microscoop. De lamp is 30W en daarom is de helderheid en het contrast van het overgedragen beeld hoog, ongeacht het type objectieve of observatietechniek dat wordt gebruikt.
De Abbe-condensor is in hoogte dat aanpassing is en kan worden gecentreerd. De verlichting wordt geregeld door de iris- en veldmembranen aan te passen, en er is een optie om de Köhler -verlichting in te stellen voor een betere duidelijkheid van het beeld. De condensor heeft een slot voor het installeren van een fase- of darkfield -schuifregelaar, die het proces versnelt en het gemakkelijker maakt om te schakelen tussen verschillende microscopietechnieken.
Stage en focusmechanisme
Er is geen positioneringsrek op het podium. Dit is een voordeel van het mechanische stadiumontwerp, omdat het gemakkelijker maakt om de microscoop te bedienen. Het monster kan soepel over het podium worden verplaatst. De mechanische bevestiging is verwijderbaar (deze kan worden verwijderd voor handmatig scannen).
Er is grove en fijne focusaanpassing, de focusgebieden is soepel en gemakkelijk, en het vereist geen verdere inspanning. Het grove focusmechanisme heeft een slotknop en spanningsaanpassing. De focusknoppen zijn coaxiaal, gepositioneerd voor maximaal comfort tijdens lange uren observatie en bevinden zich op de microscoopbasis zodat u comfortabel uw handen op de tafel kunt laten rusten.
Accessoires
Om de mogelijkheden van de Magus Bio 230T -microscoop te maximaliseren, kunt u deze verder upgraden met enkele accessoires. Het kan oculairs en doelstellingen, digitale camera's en kalibratiedia's, darkfield condenseerders, gepolariseerd licht en fasecontrastmicroscopie -observatie -apparaten omvatten.
sleutelkenmerken van de microscoop: - Trinoculaire kop met een verticale buis voor het monteren van een digitale camera
- De 360 ° rotatie om de hoogte van de waarnemer te passen
- Infinity achromatische doelstellingen, draaiende neusstuk voor 5 DOELSTELLINGEN
- Diopter -aanpassingsring op de linkerbuis
- 30W Halogeen bol aangedreven door AC -voeding, ABBE -condensor met een sleuf voor donkere en fasecontrastglijders, velddiafragma
Li> coaxiale grove en fijne focusknoppen, slotknop en grove spanningsaanpassingsknop - Optionele accessoires om de microscoopprestaties te verbeteren
sleutelkenmerken van de camera: < /Strong>
- Sony Exmor -verlichte CMOS -sensor voor heldere afbeeldingen zelfs bij lage lichtomstandigheden
- Installatie in de trinoculaire buis of de oculair tube
- bewerking In Darkfield of Brightfield op hoge vergrotingsdoelstellingen: 40x, 60x en 100x
- Afbeeldingen weergeven op een computerscherm bekijken, foto's maken en video's opnemen in een resolutie van 1920x1080px
- Video frame Rate - 125 fps, geschikt voor het bestuderen en presenteren van bewegende objecten in realtime zonder vertragingen
- De benodigde stuurprogramma's en software zijn opgenomen
De kit omvat:
- Magus CDF10 Digitale сamera (digitale camera, USB -kabel, installatie -cd met stuurprogramma's en software, gebruikershandleiding en garantiekaart)
- Basis met een stroominvoer, verzonden licht Bron, focusmechanisme, stadium, condensorbevestiging en draaiende Nosepiece
- Abbe condensor
- Trinoculaire kop
- Infinity Achromatic Doelstelling: 4x/0.10
< Li> Infinity Achromatic Doelstelling: 10x/0,25 - Infinity Achromatische doelstelling: 40x/0,65 (veerbelast)
- Infinity Achromatic Doelstelling: 100x/1,25 olie (veerbelast) / Li>
- Eogiestuk 10x/18 mm met een lange oogverlichting (2 pc's.)
- Eyecup (2 pcs.)
- Filter (4 pcs.)
< Li> C-mount camera-adapter - Fles van de Immersion Oil
- Ac netsnoer
- Dustbedekking
- Gebruikershandleiding en garantiekaart
Beschikbaar op aanvraag:
- 10x/20 mm oculair met een schaal
- 15x/11mm ocel ) 0.40
- Infinity Plan Achromatic Doelstelling: 20х/0.40
- Infinity Plan Achromatische doelstelling: 60x/0.80 (veerbelast)
- Fasecontrast-apparaat
- Faseschuifregelaar
- Darkfield condensor NA 0.9
- Oil Darkfield Condensor NA 1.36–1.25
- Darkfield Slider
- Polarisatie -apparaten < /li>
- Kalibratiedia
- LCD Monitor
| merk | magus |
| garantie, jaren | 5 |
| ean | 590555555555555555017945 | / TR>
| pakketgrootte (lxwxh), cm | 43.1x27.1x63 |
| Verzendgewicht, kg | 11.1 |
| kop | trinocular |
| kop hellingshoek | 30 ° |
| vergrotingsbereik | van 800x tot 1280x |
| ocelce buisdiameter, mm | 23.2 |
| Doelstellingen | Infinity achromatisch: 4x/0,10 10x/0,25 40xs/0,65 100xs/1,25 (olie) Parfocale afstand 45 mm (* Optioneel: 20x/0,40 60xs/0.80) |
| Revolving nosepiece | voor 5 doelstellingen |
| werkend Afstand, mm | 18.89 (4x) 5,95 (10x) 0,775 (40xs) 0,36 (100xs) 2.61/8.80 (20x) 0,46 (60хs) |
| Interpupillaire afstand, MM | 48 - 75 |
| Stage, MM | 180x150 |
| Stage Moving Range, MM | 75/50 |
| oculair Diopter -aanpassing, diopters | ± 5 (aan de linkerkant buis) |
| condensor | abbe condensor, N.A. 1,25, midden-verstelbare, in hoogte verstelbare, verstelbare diafragma diafragma, een slot voor een darkfield schuifregelaar en fase Contrastschuif, Dovetail Mount |
| diafragm | instelbaar diafragma diafragma, verstelbaar irisveld diafragma |
| focus | coaxiale, grove focus (21 mm, 39,8 mm/cirkel, met een slotknop en spanning -aanpassingsknop) en fijne focus (0,002 mm) |
| helderheid Aanpassing | ja |
| Lichtbrontype | 12v/30W halogeenlamp, G4 |
| bedrijfstemperatuurbereik, ° C | 5 - 35 |
| Montage- en installatieproblemen Level | gecompliceerd |
| verlichting locatie | lager |
| gewicht, kg | 8 |
| dimensies, mm | 200x436x400 |
| sensor | sony exmor cmos |
| color/monochrome | kleur |
| megapixels | 2 |
| maximale resolutie, pix | 1920x1080 |
| sensorgrootte | 1/2 '(7.2x4 .05 mm) |
| pixelgrootte, μm | 3.75x3.75 |
| Lichtgevoeligheid |
2350mv bij 1/30s |
| signaal/ruisverhouding | 0,15 mV bij 1/30S |
< TR> belichtingstijd | 0,1ms - 15s | | video -opname | ja |
| afbeeldingsformaat | *. JPG, *.bmp, *.png, *.tif |
| Spectral Range, NM |
380–650 (ingebouwd IR-filter) |
| Sluittype | ers (elektronische rollende sluiter) | TR>
| Systeemvereisten | Windows 8/10/11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 2 GB RAM, USB3 .0-poort, CD-ROM, 17 'of groter display |
| Mount Type | c-mount |
| Camera -voeding | DC, 5V, van Computer USB -poort A 12V, 3A -adapter voor Peltier -element |
| Camera bedrijfstemperatuurbereik, ° с | -10-50 |
| Bedrijfsvochtbereik, % | 30-80 |
| Type | biologisch, licht/optisch, digitaal |
| Nozzle | gemelkop (siedentopf, 360 ° rotatie) |
| vergroting, x | 40–1000 Basisconfiguratie (*Optioneel: 40–1500/1600/2000) |
< TR> oculairs | 10х/18mm, oogverlichting: 10 mm (*Optioneel: 10х/20 mm met een schaal, 15x/11 mm, 16x/11mm 20x/11mm) | | Stage Features | Twee-as mechanisch stadium, zonder een positioneringsrek |
| verlichting | halogeen < /td> |
| voeding | 220 ± 22V, 50Hz, AC Network |
| lichtfilters | ja |
| Mogelijkheid om extra apparatuur aan te sluiten | Fasecontrastapparaat (condensor en doelstellingen), Darkfield -condensor (droog of olie), polarisatie -apparaten ( Polarisator en analysator) |
| Gebruikersniveau | ervaren gebruikers, professionals |
| Toepassing | laboratorium/medisch |
| onderzoeksmethode | Bright Field |
| pouch/case/tas In set | stofomslag |
| framesnelheid, FPS bij resolutie | 125@1920x1080 |
< TR> Plaats van installatie | Trinoculaire buis, oculair buis in plaats van een oculair |
| Video -indeling | Uitvoer: * .wmv, *.avi, *.h264 (Windows 8 en later), *H265 (Windows 10 en later) |
| software | magus view < /td> |
| uitgang | usb 3.0, 5GB/s |
| body | solid Aluminium |
| Software Functies | Afbeeldingsgrootte, helderheid, belichtingstijd |
| White Balance | handleiding, automatisch |
| belichting besturingselement | handleiding, automatisch |
