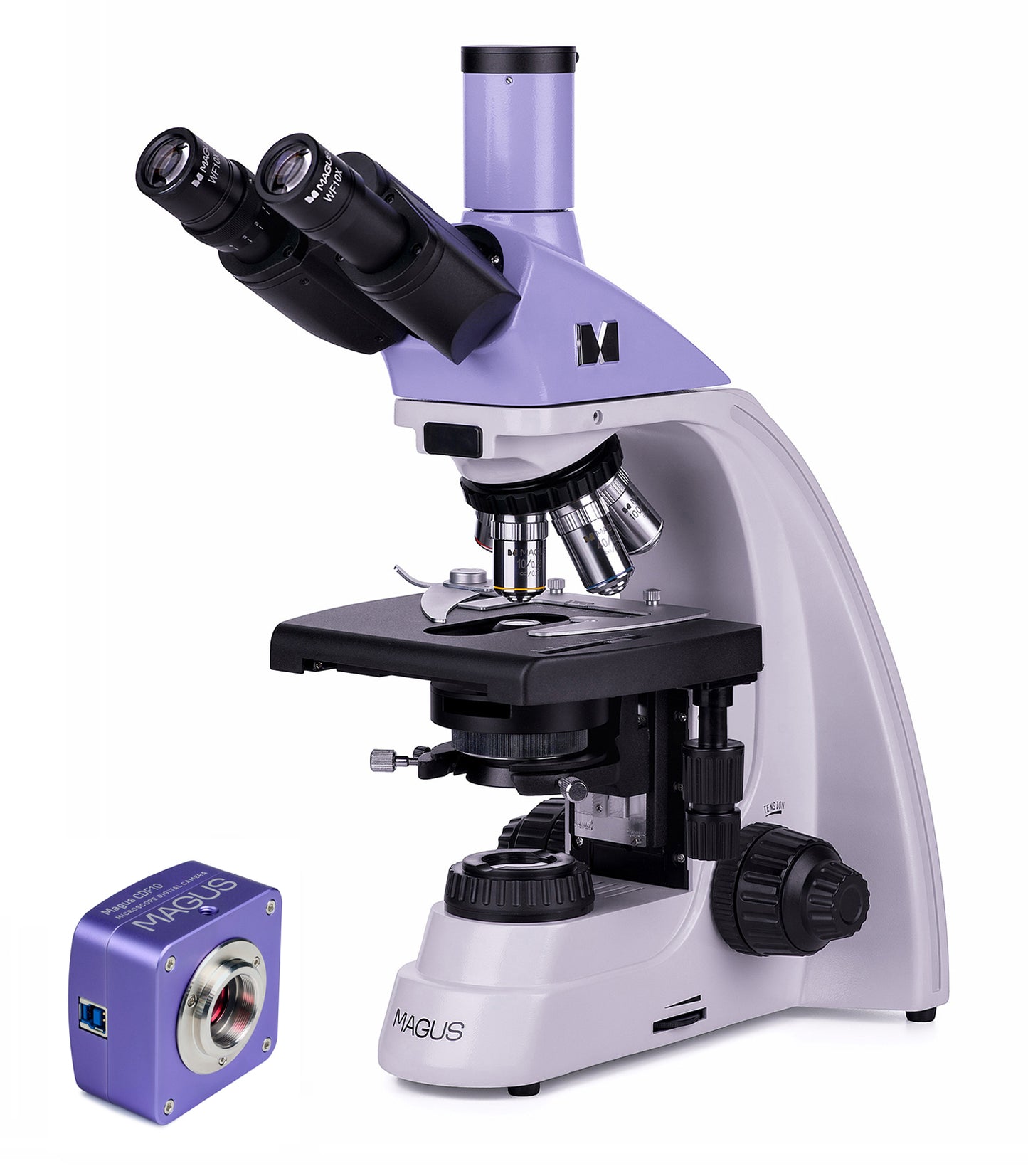

De magus bio 230tl biologische microscoop is een essentieel hulpmiddel in een sanitair controlelaboratorium en een diagnostisch of onderzoekscentrum. De microscoop heeft een trinoculaire kop en een overgedragen lichtbron (LED) en is geschikt voor het observeren van doorschijnende en transparante monsters. In de basisconfiguratie wordt de Brightfield -techniek gebruikt voor observaties. Met extra accessoires zijn microscopietechnieken, zoals darkfield, gepolariseerd licht en fasecontrast, beschikbaar voor verder onderzoek.
digitale camera
digitale camera met Een 2MP-sensor voor het bestuderen van micro-objecten met behulp van de Darkfield- of Brightfield-microscopietechniek. De camera is uitgerust met een Sony Exmor -verlichte kleur CMOS -sensor. Dit verhoogt de lichtgevoeligheid (2350 mV bij 1/30s) en verbetert de beeldkwaliteit bij weinig licht. Optimale prestaties worden bereikt bij het werken met doelstellingen met vergrotingen van 40x, 60x en 100x.
Met de Magus CDF10 -camera kunt u een afbeelding weergeven van een object op een computermonitor in volledige HD 1920x1080px resolutie, neem foto's en video's opnemen in verschillende formaten. Gegevensoverdracht tussen de camera en de computer wordt uitgevoerd via een USB3.0 -interface met een gegevensoverdrachtsnelheid van 5 Gbps. Bij maximale resolutie wordt video weergegeven op 125 fps met soepele overgangen tussen frames. De camera is perfect voor het bestuderen van bewegende objecten en kan worden gebruikt voor lezingen of presentaties.
De camera kan worden geïnstalleerd in de trinoculaire buis of in de oculairbuis van een microscoop. Een C-mountadapter wordt gebruikt voor het monteren van een digitale camera in de trinoculaire buis. De aanbevolen adapter vergroting is van 0,4x tot 0,6x, wat een breed gezichtsveld garandeert zonder optische vervorming. Om de camera in de buis van het oculair te monteren, heeft u naast de adapter ook een adapterring nodig die overeenkomt met de diameter van de buis.
Proprietary Magus View -software is vereist om de camera te gebruiken. Een installatieschijf met stuurprogramma's en software is inbegrepen. Let op: voordat het begint, moet de software worden gekalibreerd voor elk doel dat u gebruikt. De kalibratiedia moet afzonderlijk worden gekocht.
Optics
De observatiebuizen kunnen 360 ° roteren, waarmee u de oculairs kunt aanpassen aan de hoogte van de hoogte van de hoogte van de hoogte van de hoogte van de hoogte van de hoogte van de hoogte van de hoogte van de waarnemer. Het is mogelijk om de Diopter -instellingen voor de linkerbuis aan te passen. Er is een verticale buis voor het monteren van een digitale camera (niet inbegrepen).
De microscoop gebruikt oneindige achromatische doelstellingen en 5 doelstellingen kunnen tegelijkertijd in het neusje worden gemonteerd. Eén slot blijft gratis voor het toevoegen van een extra doelstelling. Het draaiende neusstuk met doelstellingen is gericht op het interieur - de gebruiker kan de doelstellingen zien die in het optische pad zijn ingevoegd. Het vergrotingsbereik van de microscoop is 40 tot 1000x, de bovengrens kan worden verhoogd tot 1500, 1600 of 2000x met extra oculairs.
verlichting
Dankzij de LED -lamp verandert de kleurtemperatuur niet bij het aanpassen van de verlichting. De LED -lamp is 3W met een levensduur van 50.000 uur en wordt aangedreven door de AC -voeding.
De ABBE -condensor heeft een sleuf voor een Darkfield of Fase Slider. Met schuifregelaars is het schakelen tussen microscopietechnieken veel sneller. De microscoop is ook uitgerust met een veldmembraan voor het opzetten van de Köhler -verlichting. De condensor is in hoogte verstelbaar en kan worden gecentreerd.
stadium en focusmechanisme
De beweging van het monster is soepel en nauwkeurig. De mechanische bevestiging kan indien nodig uit de fase worden verwijderd (bijv. Handmatig scannen). Bovendien is een podium zonder positioneringsrek gemakkelijker om mee te werken.
De focusknoppen zijn coaxiaal en zijn aan elke kant van de microscoop geplaatst zodat de gebruiker zijn handen vrij op de tafel kan plaatsen. Er zijn fijne en grove focusknoppen. De mechanismen bewegen soepel en daarom is geen verdere inspanning vereist. Er is een grove focusspanning -aanpassingsknop en een grove focusborgknop.
accessoires
Optionele accessoires breiden de mogelijkheden van de Magus Bio 230TL -microscoop uit, afhankelijk specifieke toepassingen. Deze omvatten oculairs, doelstellingen, donker veld en fasecontrastcondensors, polarisatie -apparaten, digitale camera's, kalibratiedia's, enz. >
Trinoculaire kop met een verticale buis voor camera, 360 ° rotatie, diopteraanpassing op de linkerbuis Revolver voor 5 doelstellingen, oneindige achromatische doelstellingen Observaties in verzonden licht, Lichtbron - 3W LED duurt een lange tijd Coaxiale grove en fijne focusknoppen, grove focusspanningspanning aanpassingsknop, grove focus -slotknop De condensor met een slot voor een fase of darkfield Schuifregelaar Optie om extra accessoires te installeren Sleutelfuncties van de camera:
- Sony Exmor achtergrondverlichting CMOS -sensor voor heldere afbeeldingen zelfs bij lage lichtomstandigheden
- Installatie in de trinoculaire buis of de oculair buis
- werking in Darkfield of Brightfield op hoge vergrotingsdoelstellingen: 40x, 60x en 100x << /li>
- Afbeeldingen weergeven op het bekijken van een computerscherm, het maken van foto's en het opnemen van video's in een resolutie van 1920x1080px
- Videosnelheid - 125 fps, geschikt voor het bestuderen en presenteren van bewegende objecten in realtime zonder vertraging
- De benodigde stuurprogramma's en software zijn opgenomen
De kit omvat:
- Magus CDF10 digitale сamera ( Digitale camera, USB -kabel, installatie -cd met stuurprogramma's en software, gebruikershandleiding en garantiekaart)
- Basis met een stroominvoer, verzonden lichtbron, focusmechanisme, podium, condensor mount en draaiende Nosepiece
- Abbe condensor
- Trinoculaire kop
- Infinity Achromatic Doelstelling: 4x/0.10
- Infinity achromatisch doel: 10x/0.25
- Infinity Achromatic Doelstelling: 40x/0,65 (veerbelast)
- Infinity Achromatic Doelstelling: 100x/1,25 olie (veerbelast)
- Oogvoer 10x/18mm met een lang oogverlichting (2 PCS.)
- Eyecup (2 pcs.)
- Filter (4 pcs.)
- C-mount camera adapter
- fles van De Immersion Oil
- Ac netsnoer
- stofomslag
- Gebruikershandleiding en garantiekaart
beschikbaar op Verzoek:
- 10x/20mm oculair met schaal
- 15x/11mm oculair (2 pc's.)
- 16x/11mm oculair ( 2 pc's.)
- 20x/11mm oculair (2 pc's.)
- Infinity Achromatic Doelstelling: 20x/0.40
- Infinity Plan Achromatic Doelstelling: 20х/0,40 < /li>
- Infinity Plan Achromatic Doelstelling: 60x/0.80 (veerbelast)
- Fasecontrast-apparaat
- Faseschuifregelaar
- Darkfield condensor NA 0,9
- Oil Darkfield Condensor NA 1.36–1.25
- Darkfield Slider
- Polarisatie -apparaten
- Kalibratiedia
- LCD Monitor
| merk | magus |
| garantie, jaren | 5 |
| ean | 5905555017983 |
| pakketgrootte (lxwxh), cm / td> |
43.1x27.1x63 |
| Verzendgewicht, kg | 11.1 |
| kop | trinocular |
| kop hellinghoek | 30 ° |
| vergrotingsbereik | van 800x tot 1280x |
| oculair buisdiameter, mm | 23.2 |
< TD> DOELSTELLINGEN | Infinity Achromatic: 4x/0.10 10x/0,25 40xs/0,65 100xs/1,25 (olie) Parfocale afstand 45 mm (*Optioneel: 20x/0,40 60xs/0,80) |
| Revolving Nosepiece | voor 5 doelstellingen |
| werkafstand, mm | 18.89 (4x) 5,95 (10x (10x (10x ). > |
| Stage, MM | 180x150 |
| Stage Moving Range, MM | 75/ 50 |
| oculair diopter -aanpassing, diopters | ± 5 (op de linkerbuis) |
| condensor |
Abbe condenser, N.A. 1.25, center-adjustable, height-adjustable, adjustable aperture diaphragm, a slot for a darkfield slider and phase contrast slider, dovetail mount |
< TD> diafragm | verstelbaar diafragma diafragma, verstelbaar iris veld diafragm |
| focus | coaxiaal, grove, grove focus (21 mm, 39,8 mm// Cirkel, met een slotknop en spanning -aanpassingsknop) en fijne focus (0,002 mm) |
| helderheidsaanpassing | ja |
| Lichtbrontype | 3W LED |
| bedrijfstemperatuurbereik, ° C | 5 - 35 td> |
| Montage- en installatieproblemen Level | gecompliceerd |
| verlichtingslocatie | lager < /td> |
| gewicht, kg | 8 |
| dimensies, mm | 200x436x400 < /td> |
| sensor | sony exmor cmos |
| color/monochrome | kleur < /td> |
| megapixels | 2 |
| maximale resolutie, pix | 1920x1080 / td> |
| sensorgrootte | 1/2 '(7.2x4.05mm) |
| pixelgrootte, μm < /td> |
3.75x3.75 |
| lichtgevoeligheid | 2350mv op 1/30s |
<
< td> signaal/ruisverhouding | 0,15 mV bij 1/30s |
| belichtingstijd | 0.1ms - 15s |
| video -opname | ja |
| afbeeldingsformaat | *. JPG, *.bmp , *.png, *.tif |
| Spectral Range, NM | 380–650 (ingebouwd IR-filter) |
| Sluittype | ers (elektronische rollende sluiter) |
| systeemvereisten | Windows 8/10/ 11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 2 GB RAM, USB3.0-poort, CD-ROM, 17 'of groter display |
< TR> Mounttype | c-mount |
| Camera bedrijfstemperatuurbereik, ° с | -10-50 < /td> |
| Bedieningsvochtigheidsbereik, % | 30 - 80 |
| Camera -voeding | < TD> DC, 5V, van Computer USB -poort A 12V, 3A -adapter voor Peltier -element
| Type | biologisch, licht/optisch, digitaal |
| Nozzle | Gemel kop (siedentopf, 360 ° rotatie) |
| vergroting, x | < TD> 40–1000 Basisconfiguratie (*Optioneel: 40–1500/1600/2000)
| oculairs | 10х/18 mm, oogverlichting: 10 mm ( *Optioneel: 10х/20 mm met een schaal, 15x/11mm, 16x/11mm 20x/11mm) |
| Stage Functies | Twee-as mechanisch stadium, Zonder een positioneringsrek |
| verlichting | led |
| voeding | 220 ± 22V, 50 H Apparatuur | Fasecontrastapparaat (condensor en doelstellingen), Darkfield -condensor (droge of olie), polarisatie -apparaten (polarisator en analyser) |
| Gebruikersniveau |
ervaren gebruikers, professionals |
| Toepassing | laboratorium/medisch |
| onderzoeksmethode | Bright Field |
| pouch/case/tas in set | stofomslag |
| framesnelheid, FPS bij resolutie | 125@1920x1080 |
| Plaats van installatie | trinoculaire buis, oculair tube in plaats van in plaats van het oogbuis in plaats van Een oculair |
| Video -indeling | uitvoer: *.wmv, *.avi, *.h264 (Windows 8 en later), *H265 (Windows 10 en later) |
| software | magus view |
| output | usb> usb 3.0, 5GB/S |
| body | solide aluminium |
| Software Functies | < td> beeldgrootte, helderheid, belichtingstijd
| witbalans | handleiding, automatisch |
| belichting Control | handleiding, Automatic |
