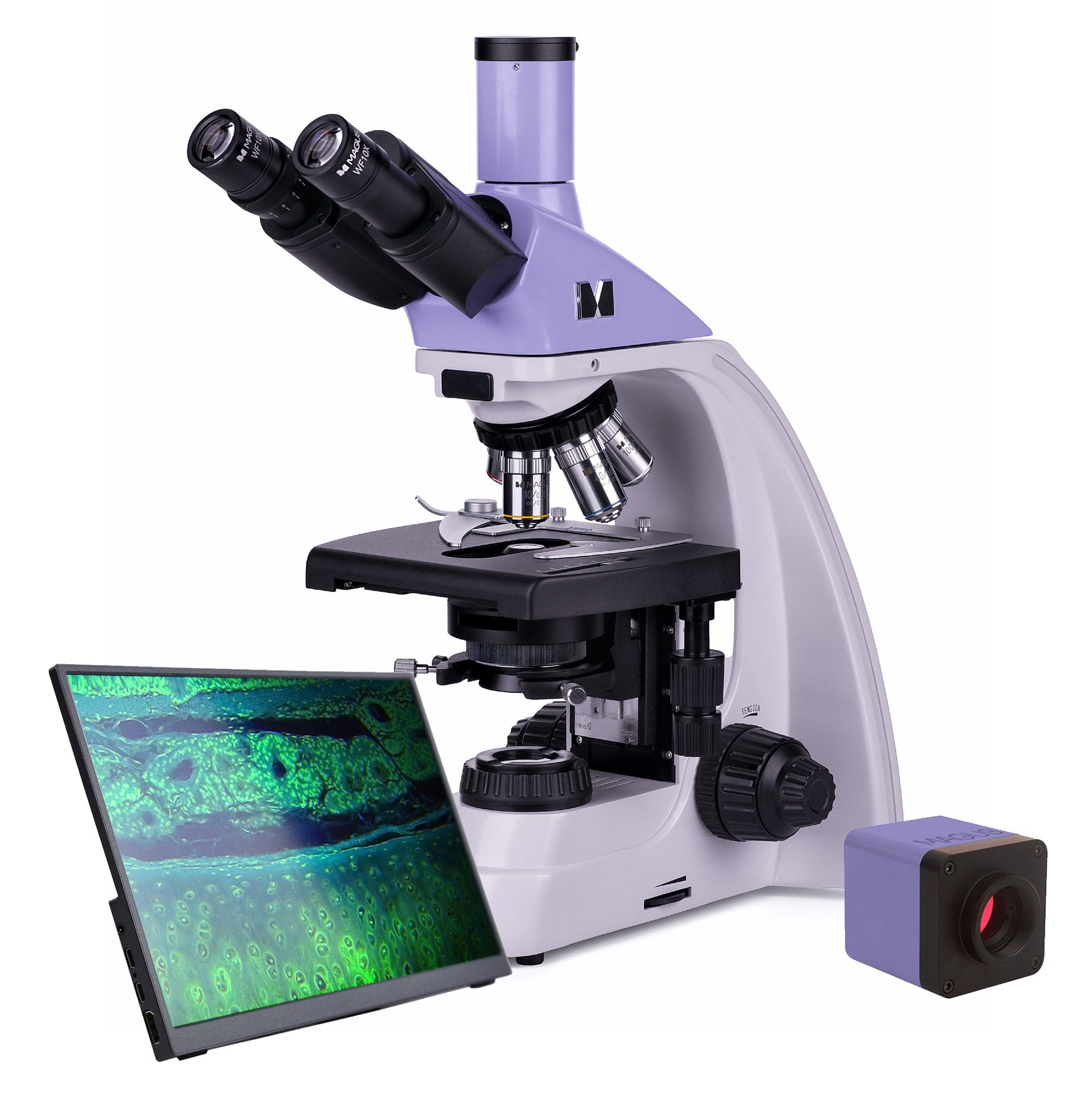

De magus bio 230tl biologische microscoop is een essentieel hulpmiddel in een sanitair controlelaboratorium en een diagnostisch of onderzoekscentrum. De microscoop heeft een trinoculaire kop en een overgedragen lichtbron (LED) en is geschikt voor het observeren van doorschijnende en transparante monsters. In de basisconfiguratie wordt de Brightfield -techniek gebruikt voor observaties. Met extra accessoires zijn microscopietechnieken, zoals darkfield, gepolariseerd licht en fasecontrast, beschikbaar voor verder onderzoek.
digitale camera
De digitale HDMI -Camera Magus CHD10 is uitgerust met een 2MP -sensor en produceert realistische Full HD -afbeeldingen met een resolutie van 1920x1080px. Het is een autonome camera die geen verbinding vereist met een computer of de installatie van extra software. De camera kan rechtstreeks worden aangesloten op een tv, monitor of projector om een afbeelding weer te geven. De HDMI -interface biedt een hoge en stabiele overdrachtssnelheid van de camera naar het externe scherm. Video wordt opgenomen op 60 fps. De camera combineert hoge FPS en HDMI met hoge bandbreedte. Daarom zijn video's levendig, zonder bevriezen of hiaten tussen frames. Bij maximale resolutie is de afbeelding goed gedetailleerd, bewegende objecten zijn zichtbaar zonder bugs en objectbeweging wordt zonder vertragingen weergegeven.
monitor
magus mcd Monitors werken in combinatie met magus CHD -camera's om een compleet beeldvormingssysteem te vormen voor Magus -microscopen.
De verbinding met de camera vindt plaats via de HDMI -interface. De monitor geeft realtime afbeeldingen weer. Het IPS LCD -display heeft een brede kijkhoek, hoge helderheid en goed contrast. Wanneer u zelfs vanuit een grote hoek naar het scherm kijkt, is de afbeelding niet vervormd. De schermgrootte is 13.3 ''.
De monitor kan op een horizontaal oppervlak worden geïnstalleerd met behulp van een vouwstandaard of direct op een camera of statief gemonteerd.
Optics < /p>
De observatiebuizen kunnen 360 ° roteren, waardoor u de oculairs kunt aanpassen aan de hoogte van de waarnemer. Het is mogelijk om de Diopter -instellingen voor de linkerbuis aan te passen. Er is een verticale buis voor het monteren van een digitale camera (niet inbegrepen).
De microscoop gebruikt oneindige achromatische doelstellingen en 5 doelstellingen kunnen tegelijkertijd in het neusje worden gemonteerd. Eén slot blijft gratis voor het toevoegen van een extra doelstelling. Het draaiende neusstuk met doelstellingen is gericht op het interieur - de gebruiker kan de doelstellingen zien die in het optische pad zijn ingevoegd. Het vergrotingsbereik van de microscoop is 40 tot 1000x, de bovengrens kan worden verhoogd tot 1500, 1600 of 2000x met extra oculairs.
verlichting
Dankzij de LED -lamp verandert de kleurtemperatuur niet bij het aanpassen van de verlichting. De LED -lamp is 3W met een levensduur van 50.000 uur en wordt aangedreven door de AC -voeding.
De ABBE -condensor heeft een sleuf voor een Darkfield of Fase Slider. Met schuifregelaars is het schakelen tussen microscopietechnieken veel sneller. De microscoop is ook uitgerust met een veldmembraan voor het opzetten van de Köhler -verlichting. De condensor is in hoogte verstelbaar en kan worden gecentreerd.
stadium en focusmechanisme
De beweging van het monster is soepel en nauwkeurig. De mechanische bevestiging kan indien nodig uit de fase worden verwijderd (bijv. Handmatig scannen). Bovendien is een podium zonder positioneringsrek gemakkelijker om mee te werken.
De focusknoppen zijn coaxiaal en zijn aan elke kant van de microscoop geplaatst zodat de gebruiker zijn handen vrij op de tafel kan plaatsen. Er zijn fijne en grove focusknoppen. De mechanismen bewegen soepel en daarom is geen verdere inspanning vereist. Er is een grove focusspanningsaanpassingsknop en een grove focusborgknop.
Accessoires
Optionele accessoires breiden de mogelijkheden van de Magus Bio D230tl LCD -microscoop uit, afhankelijk op specifieke toepassingen. Deze omvatten oculairs, doelstellingen, donker veld en fasecontrastcondensors, polarisatie -apparaten, digitale camera's, kalibratiedia's, enz. >
Trinoculaire kop met een verticale buis voor camera, 360 ° rotatie, diopteraanpassing op de linkerbuis Revolver voor 5 doelstellingen, oneindige achromatische doelstellingen Observaties in verzonden licht, Lichtbron - 3W LED duurt een lange tijd Coaxiale grove en fijne focusknoppen, grove focusspanningspanning aanpassingsknop, grove focus -slotknop De condensor met een slot voor een fase of darkfield Schuifregelaar Optie om extra accessoires te installeren Sleutelfuncties van de camera:
- De camera werkt autonoom zonder een verbinding met een pc of de installatie van software
- HDMI -interface voor hoge en stabiele gegevensoverdrachtssnelheid
- De cameraresolutie is 1920x1080px - een ideale keuze voor het weergeven van afbeeldingen op een Full HD Monitor
- 60 FPS voor het observeren van bewegende monsters, het opnemen van video en het verplaatsen van het monster zonder schokkess of vertragingen
- Sony Starvis Color CMOS Back -verlichtingsensor biedt een laag geluidsniveau en een hoog lichtgevoeligheid zelfs in omstandigheden met weinig licht. U krijgt duidelijkere, helderdere en meer kleurverzadigde afbeeldingen
- Software met foto, video-opname, bewerking, extern display, lineaire en hoekmetingen
De kit omvat:
- Magus CHD10 digitale camera (digitale camera, HDMI -kabel (1,5 m), USB -muis, 32 GB SD -geheugenkaart, AC Power Adapter 12V/1A (Euro) , gebruikershandleiding en garantiekaart)
- Magus MCD20 LCD -monitor
- Basis met een vermogensinvoer, overgedragen lichtbron, focusmechanisme, podium, condensor mount en draaiende Nosepiece
- Abbe condensor
- Trinoculaire kop
- Infinity Achromatic Doelstelling: 4x/0.10
- Infinity achromatisch doel: 10x/0.25
- Infinity Achromatische doelstelling: 40x/0,65 (veerbelast)
- Infinity Achromatic Doelstelling: 100x/1,25 olie (veerbelast)
- Eyeactie 10x/18 mm met een lang oogverlichting (2 pc's (2 pc's .)
- Eyecup (2 pcs.)
- Filter (4 pcs.)
- C-mount camera adapter
- fles van de Immersion Oil
- Ac netsnoer
- Stofbedekking
- Gebruikershandleiding en garantiekaart
beschikbaar op aanvraag :
- 10x/20mm oculair met schaal
- 15x/11mm oculair (2 pc's.)
- 16x/11mm oculair (2 PCS.)
- 20x/11mm oculair (2 pc's.)
- Infinity Achromatic Doelstelling: 20x/0.40
- Infinity Plan Achromatic Doelstelling: 20х/0,40 / Li>
- Infinity Plan Achromatic Doelstelling: 60x/0.80 (veerbelast)
- Fasecontrast-apparaat
- Faseschuifregelaar
- Darkfield condensor NA 0.9 < /li>
- Oil Darkfield Condensor NA 1.36–1.25
- Darkfield Slider
- Polarisatie -apparaten
- Kalibratiedia
| Brand | magus |
| garantie, jaren | 5 | TR>
| ean | 5905555017990 |
| pakketgrootte (lxwxh), cm | 43.1x27.1x63 < /td> |
| Verzendgewicht, kg | 12.65 |
| head | trinocular |
| kop hellinghoek | 30 ° |
| vergrotingsbereik | Van 800x tot 1280X |
| oculair buisdiameter, mm | 23.2 |
| Doelstellingen | Infinity Achromatic: 4x/0,10 10x/0,25 40xs/0,65 100xs/1,25 (olie) Parfocale afstand 45 mm (*Optioneel: 20x/0,40 60xs/0,80) |
| td> |
voor 5 doelstellingen |
| werkafstand, mm | 18.89 (4x) 5,95 (10x) 0.775 (40xs) 0,36 (100xs) 2.61 /8.80 (20x) 0.46 (60хs) |
| interpupillaire afstand, mm | 48 - 75 |
| Stage, MM | 180x150 |
| Stage Moving Range, MM | 75/50 |
< TR> oculair aanpassing diopter, diopters | ± 5 (op de linkerbuis) | | condensor | abbe condensor, N.A. 1,25, midden-verstelbaar, in hoogte verstelbaar, verstelbaar diafragma diafragma, een sleuf voor een darkfield schuifregelaar en fasecontrastschuif, zwaluwstaartbevestiging |
| diaphragm | Verstelbaar diafragma diafragma, verstelbaar iris veld diafragma |
| focus | coaxiaal, grove focus (21 mm, 39,8 mm/cirkel, met een slotknop en spanning -aanpassingsknop ) en fijne focus (0,002 mm) |
| helderheidsaanpassing | ja |
| Lichtbrontype < /td> |
3W LED |
| bedrijfstemperatuurbereik, ° C | 5 - 35 |
< TD> Montage- en installatie Moeilijkheidsniveau | gecompliceerd |
| verlichtingslocatie | lager |
| gewicht, kg | 8 |
| dimensies, mm | 200x436x400 |
| sensor | Sony StarVis CMOS |
| color/monochrome | kleur |
| megapixels | 2 |
| maximale resolutie, pix | 1920x1080 |
< td> sensorgrootte | 1/2.8 '(5.57x3.13mm) |
| pixelgrootte, μm | 2.9x2.9 |
| lichtgevoeligheid | 1300mv bij 1/30s |
| belichtingstijd | 0,04ms–1000ms |
| video -opname | ja |
| afbeeldingsformat | < TD>*. JPG
| Spectral-bereik, nm | 380–650 (ingebouwd IR-filter) |
| Sluittype | ers (elektronische rolluik) |
| systeemvereisten | vereist geen computeraansluiting |
| Mount Type | c-mount |
| camera voeding | AC-adapter 12v, 1a |
| Camera bedrijfstemperatuurbereik, ° с | -10-50 |
| werken Vochtigheidsbereik, % | 30-80 |
| software | hdmi: ingebouwde |
< TR> Type | biologisch, licht/optisch, digitaal | | mondstuk | gemelkop (siedentopf, 360 ° rotatie ) |
| vergroting, x | 40–1000 Basisconfiguratie (*optioneel: 40–1500/1600/2000) |
| oculairs | 10х/18mm, oogverlichting: 10 mm (*Optioneel: 10х/20 mm met een schaal, 15x/11 mm, 16x/11mm 20x/11mm) | / TR>
| Stage Features | Twee-as mechanisch stadium, zonder een positioneringsrek |
| Illumination | led |
| voeding | 220 ± 22V, 50Hz, AC Network |
| lichtfilters | ja |
| Mogelijkheid om extra apparatuur aan te sluiten | Fasecontrastapparaat (condensor en doelstellingen), donkere condensor (droog of olie), polarisatie -apparaten (polarisator en analyzer) |
| Gebruikersniveau | ervaren gebruikers, professionals |
| applicatie | laboratorium/medisch |
| onderzoeksmethode | Bright Field |
| pouch/case/ tas in set | stofomslag |
| interface -connectoren | hdmi 1.4 |
| Geheugenkaart | SD tot 32 GB |
| Mogelijkheid om extra apparatuur aan te sluiten | USB -muis |
| framesnelheid, FPS bij resolutie | 60@1920x1080 (hdmi) |
| Plaats van installatie | trinocular buis, oculair buis in plaats van een oculair |
| video -formaat | *. H.264, *.mp4 |
| vast aluminium |
| === Delimiter === | Monitorspecificaties | TR>
| Type matrix | ips |
| display diagonal, inch | 13.3 | < /tr>
| Display resolutie, px | 1920x1080 (Full HD) |
| beeldverhouding | 16: 9 |
| helderheid, cd/m² | 400 |
| Aantal weergegeven kleuren | 16.7 m |
| contrast | 1000: 1 |
| horizontaal/verticale kijkhoek, ° | 178/178 |
| Grootte van het zichtbare schermgebied (wxh), mm | 295x165 | / TR>
| pixel pitch (wxh), mm | 0.154x0.154 |
| frequentie van optische bron, hz | 60 |
| Type matrixachterlicht | led |
| LED -achtergrondverlichting Levensduur, h < /td> |
50000 |
| interface | hdmi |
| bedrijfstemperatuurbereik, ° C, ° C, ° C | -15-55 |
| Bedieningsvochtbereik, % | 10-90 |
| Voeding | AC 110–220V, DC 5–12V/1A (Type-C) |
| stroomverbruik, W | 12 (max.) |
