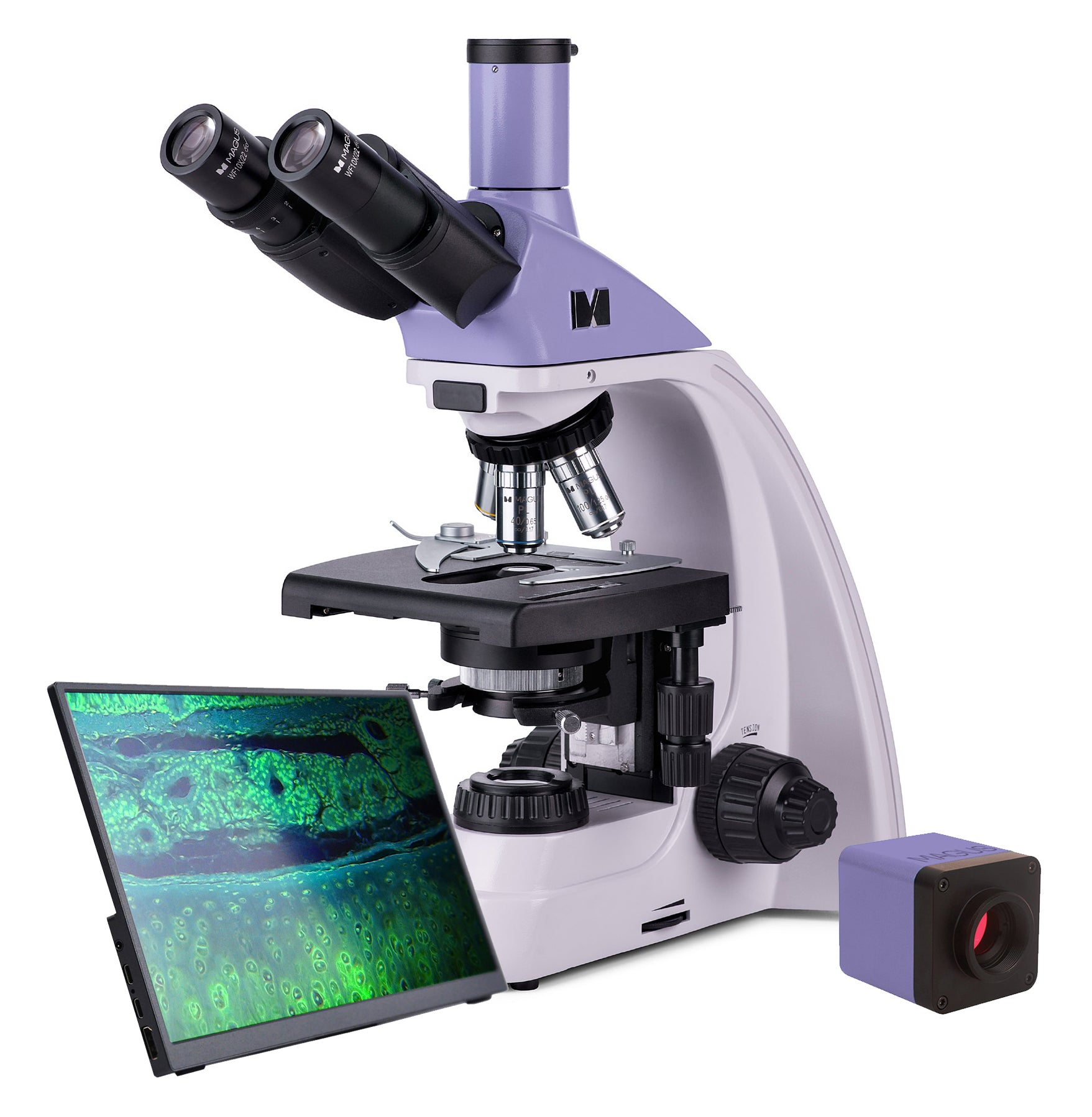

De Magus Bio D250TL LCD -microscoopstudies dunne secties en uitstrijkjes van biologische monsters. Observaties worden gemaakt met behulp van de Brightfield -microscopietechniek in overgedragen licht. Een LED van 3 watt dient als de lichtbron en de optiek heeft een infinity plan achromatische doelstellingen. De microscoop ondersteunt extra accessoires, waaronder Darkfield, Polarisatie en fasecontrastapparaten. Deze microscoop is de ideale keuze voor laboratoriumanalyse, onderzoek en onderwijs.
digitale camera
De digitale HDMI-camera magus chd10 is uitgerust met een 2mp Sensor en produceert realistische Full HD -afbeeldingen met een resolutie van 1920x1080px. Het is een autonome camera die geen verbinding vereist met een computer of de installatie van extra software. De camera kan rechtstreeks worden aangesloten op een tv, monitor of projector om een afbeelding weer te geven. De HDMI -interface biedt een hoge en stabiele overdrachtssnelheid van de camera naar het externe scherm. Video wordt opgenomen op 60 fps. De camera combineert hoge FPS en HDMI met hoge bandbreedte. Daarom zijn video's levendig, zonder bevriezen of hiaten tussen frames. Bij maximale resolutie is de afbeelding goed gedetailleerd, bewegende objecten zijn zichtbaar zonder bugs en objectbeweging wordt zonder vertragingen weergegeven.
monitor
magus mcd Monitors werken in combinatie met magus CHD -camera's om een compleet beeldvormingssysteem te vormen voor Magus -microscopen.
De verbinding met de camera vindt plaats via de HDMI -interface. De monitor geeft realtime afbeeldingen weer. Het IPS LCD -display heeft een brede kijkhoek, hoge helderheid en goed contrast. Wanneer u zelfs vanuit een grote hoek naar het scherm kijkt, is de afbeelding niet vervormd. De schermgrootte is 13.3 ''.
De monitor kan op een horizontaal oppervlak worden geïnstalleerd met behulp van een vouwstandaard of direct op een camera of statief gemonteerd.
Optics < /p>
De trinoculaire kop bevat twee oculair buizen voor observaties en een verticale buis voor het monteren van digitale camera (niet inbegrepen). De buizen zijn 30 ° hellend voor comfortabele lange werkuren en kunnen 360 ° worden gedraaid om de hoogte van de waarnemer te passen. Er is een diopter-aanpassingsring die zich op de linkerbuis bevindt.
Doelstellingen zijn gemonteerd in een 5-slot revolgend neusje-vier doelen zijn opgenomen, één slot voor een extra doel wordt gratis achtergelaten. Elke optionele doelstelling kan worden geïnstalleerd in de vrije slot, waardoor extra vergroting binnen het vergrotingsbereik mogelijk is. De gebruiker kan het doel zien dat tijdens de observatie in het optische pad is ingevoegd, omdat het draaiende neusje op het interieur is georiënteerd. Het houdt de ruimte boven het podiumvrij.
Het vergrotingsbereik is van 40x tot 1000x (is alleen van toepassing op de basisconfiguratie). Als u extra doelstellingen toevoegt, wordt de bovenste vergrotingslimiet verhoogd.
verlichting
LED's gemonteerd aan de onderkant van de microscoop zorgen voor een heldere en zelfs verlichting van het object. De kleurtemperatuur blijft hetzelfde bij het veranderen van de helderheid. De kracht van de verlichting is 3W. Het heeft een operationele levensduur van 50.000 uur. Het verlichtingssysteem wordt aangedreven door een AC -voeding.
Door de positie van de ABBE -condensor aan te passen en het diafragma- en veldmembranen te openen of te sluiten, is het mogelijk om de Köhler -verlichting in te stellen. U kunt schuifregelaars gebruiken voor Darkfield- en fasecontrasttechnieken (een speciale slot wordt geleverd in de condensor). Met de schuifregelaar is het schakelen tussen de onderzoekstechnieken erg snel.
Stage en focusmechanisme
Het podium heeft geen positioneringsrek. Daarom zal het u niet storen tijdens observaties en de microscoop zelf zal minder ruimte op het bureaublad innemen. De mechanische bevestiging die het monster verplaatst, is verwijderbaar (nuttig voor handmatig scannen).
grof en fijne focus worden gebruikt voor de aanpassing van de focus. De knoppen bevinden zich aan beide zijden. Omdat ze zich dichter bij de basis bevinden, hoeft u uw handen niet in de lucht te houden tijdens het werken. Je kunt ze op tafel ontspannen. De grove focus heeft een slotknop en spanningsaanpassing. De focusaanpassing is soepel en moeiteloos.
Accessoires
De mogelijkheden van de Magus Bio D250TL LCD -microscoop kunnen worden verbeterd met de lijn van accessoires, inclusief oogpartij , Doelstellingen, kalibratiedia's, digitale camera's, Darkfield, polarisatie en fasecontrastapparaten.
Belangrijkste kenmerken van de microscoop:
- Trinoculaire kop , draaiende neusstuk voor 5 doelstellingen, Infinity Plan Achromatic Optics
- De oculairbuizen draaien 360 ° voor eenvoudige aanpassing om de hoogte van de waarnemer te passen
- Er is een diopter -aanpassingsring aan de linkerkant Tube, grof en fijne focus
- De grove focus heeft een slotknop en spanningsaanpassing
- De Abbe-condensor is gecentreerd en in hoogte verstelbaar, en het veld- en diafragma diafragma's zorgen voor de köhler voor de köhler Verlichtingsopstelling
- Zorgverlenende lichtbron - 3W LED met instelbare helderheid, aangedreven door 220V voeding
- Optie om extra accessoires te installeren
Belangrijkste kenmerken van de camera:
- De camera werkt autonoom zonder een verbinding met een pc of de installatie van software
- HDMI -interface voor hoge en stabiele gegevens Overdrachtssnelheid
- De cameraresolutie is 1920x1080px - een ideale keuze voor het weergeven van afbeeldingen op een volledige HD -monitor
- 60 FPS voor het observeren van bewegende monsters, het opnemen van video en het verplaatsen van het monster zonder schokkess of Vertragingen
- Sony StarVis Color CMOS Back-verlichtingsensor biedt een laag geluidsniveau en hoog lichtgevoeligheid, zelfs in omstandigheden met weinig licht. U krijgt duidelijkere, helderdere en meer kleurverzadigde afbeeldingen
- Software met foto, video-opname, bewerking, extern display, lineaire en hoekmetingen
De kit omvat:
- Magus CHD10 digitale camera (digitale camera, HDMI -kabel (1,5 m), USB -muis, 32 GB SD -geheugenkaart, AC Power Adapter 12V/1A (Euro) , gebruikershandleiding en garantiekaart)
- Magus MCD20 LCD -monitor
- Basis met een vermogensinvoer, overgedragen lichtbron, focusmechanisme, podium, condensor mount en draaiende Nosepiece
- Abbe condensor
- Trinoculaire kop
- Infinity Plan Achromatische doelstelling: 4x/0.10
- Infinity Plan Achromatic Doelstelling: 10x/0.25
- Infinity Plan Achromatic Doelstelling: 40x/0,65 (veerbelast)
- Infinity Plan Achromatische doelstelling: 100x/1,25 olie (veerbelast)
- oculair 10x/22 mm met een lange oog met een lange oog met een lange oog reliëf (2 pcs.)
- Eyecup (2 pcs.)
- Filter (4 pcs.)
- C-mount camera-adapter
- Fles van de Immersion Oil
- Ac -netsnoer
- Dustbedekking
- Gebruikershandleiding en garantiekaart
Beschikbaar op aanvraag:
- 10x/22mm oculair met schaal
- 12,5x/14 mm oculair (2 pc's.)
- 15x /15 mm oculair (2 pc's.)
- 20x/12 mm oculair (2 pc's.)
- 25x/9mm oculair (2 pcs.)
- Infinity Plan Achromatic Achromatic Doel: 20x/0.40
- Infinity Plan Achromatic Doelstelling: 60x/0.80 (veerbelast)
- Fasecontrast-apparaat
- Faseglider
< Li> Darkfield condensor NA 0.9 - Oil Darkfield Condensor NA 1.36–1.25
- Darkfield Slider
- Polarisatie -apparaten
- Kalibratie Slide
< td> 43.1x27.1x63 < TR> / TR> < /tr> < /tr> < TR> < TR> < TR>
| merk | magus |
| garantie, jaren | 5 |
| ean | 5905555018072 |
| pakketgrootte (lxwxh), cm |
| Verzendgewicht, kg | 12.65 |
| head | trinocular |
| kop hellinghoek | 30 ° |
| vergrotbereik | van 800x tot 1280x |
| oculair buisdiameter, mm | 30 |
| Doelstellingen | Infinity Plan Achromatic: 4x/0.10 10x/0.25 40xs/0,65 100xs/1,25 (olie) Parfocale afstand: 45 mm (*Optioneel: 20x/0,40 60хs/0,80) |
| Revolving Nosepiece | voor 5 doelstellingen |
| werkafstand, mm | 21 (4x) 5 (10x) 0,66 (40xs) 0,36 (100xs) 8,8 (20x) 0,465 (60xs) |
| interpupillaire afstand, mm | 48 - 75 |
| Stage, MM | 180x150 |
| Stage Moving Range, MM | 75/50 |
| oculair aanpassing diopter, diopters | ± 5 (op de linkerbuis) |
| condensor | Abbe condensor, N.A. 1,25, midden-verstelbaar, in hoogte verstelbaar, verstelbaar diafragma diafragma, een sleuf voor een donkere schuifregelaar en fasecontrastglider, zwaluwstaartbevestiging |
| diafragm | verstelbaar diafragma diafragma, verstelbaar iris veld diafragm |
| focus | coaxiaal, grove focus (21 mm, 39,8 mm/cirkel, met met Een slotknop en spanning -aanpassingsknop) en fijne focus (0,002 mm) |
| helderheidsaanpassing | ja |
| Lichtbrontype | 3W LED |
| bedrijfstemperatuurbereik, ° C | 5 - 35 |
| Montage- en installatieproblemen Level | gecompliceerd |
| verlichtingslocatie | lager |
| gewicht, kg | 8 |
| afmetingen, mm | 200x436x400 |
| sensor | Sony Starvis CMOS |
| color/monochrome | kleur |
| megapixels | 2 |
| maximale resolutie, pix | 1920x1080 |
| sensorgrootte | 1/2.8 '(5.57x3.13mm) |
| pixelgrootte, μm | 2.9x2.9 |
| lichtgevoeligheid | 1300mv bij 1/30S |
| belichting Tijd | 0.04ms - 1000ms |
| video -opname | ja |
| Afbeeldingsformaat | *. > |
| Sluittype | ers (elektronische rollenter) |
| systeemvereisten | doet Geen computeraansluiting nodig |
| Mount Type | c-mount |
| Camera-voeding TD> |
AC-adapter 12v, 1A |
| Camera bedrijfstemperatuurbereik, ° с | -10-50 |
| Bedrijfsvochtbereik, % | 30-80 |
| Software | hdmi: ingebouwde td> |
| type | biologisch, licht/optisch, digitaal |
| Nozzle | gemel kop (siedentopf, 360 ° rotatie) |
| vergroting, x | 40-1000 Basisconfiguratie (*Optioneel: 40-1200/1250/1500/1600 /2000/2500) |
| oculairs | 10х/22mm, oogverlichting: 10 mm (*Optioneel: 10x/22 mm met schaal, 12,5x/14 15x /15 20x/12 25x/9) |
| Stage Features | Mechanische fase van twee as, zonder een positioneringsrek |
| verlichting | led |
| voeding | 220 ± 22V, 50Hz, AC Network |
| lichtfilters | ja |
| Mogelijkheid om extra apparatuur te verbinden | fasecontrastapparaat ( condensor en doelstellingen), Darkfield condensor (droge of olie), polarisatie -apparaten (polarisator en analyser) |
| Gebruikersniveau | ervaren gebruikers, professionals |
| Toepassing | laboratorium/medisch |
| onderzoeksmethode | Bright Field |
| pouch/case/tas in set | stofomslag |
| interface -connectoren | HDMI 1.4 |
| geheugenkaart | SD tot 32GB |
| Mogelijkheid om extra apparatuur te verbinden |
USB -muis |
| framesnelheid, FPS bij resolutie | 60@1920x1080 (hdmi) |
| plaats van installatie | trinoculaire buis, oculair buis in plaats van een oculair |
| video -formaat | *. h. 264, *.mp4 |
| body | solide aluminium |
| Specificaties van de AC Power Adapter < /td> |
ingang: AC -spanning 100–240V, 50/60Hz, uitgang: DC -spanning 12v/1A |
| === Delimiter === | Monitor Specificaties |
| Type matrix | ips |
| display diagonaal, inch td> |
13.3 |
| Display Resolution, PX | 1920x1080 (Full HD) |
| Beeldverhouding | 16: 9 |
| helderheid, cd/m² | 400 |
| Aantal weergegeven kleuren | 16.7 m |
| contrast | 1000: 1 |
| horizontale/verticale kijkhoek, ° | 178/178 |
| Grootte van het zichtbare schermgebied (wxh), mm | 295x165 |
| pixel pitch (wxh), mm | 0.154x0.154 |
| Frequentie van optische bron, hz | 60 |
| Type matrixachterlicht | led |
| LED -achtergrondverlichting Levensduur, H | 50000 |
| interface | hdmi |
| Werktemperatuurbereik, ° C | -15-55 |
| Bedrijfsvochtigheidsbereik, % | 10- 92 > |
stroomverbruik, w | 12 (max.) |
