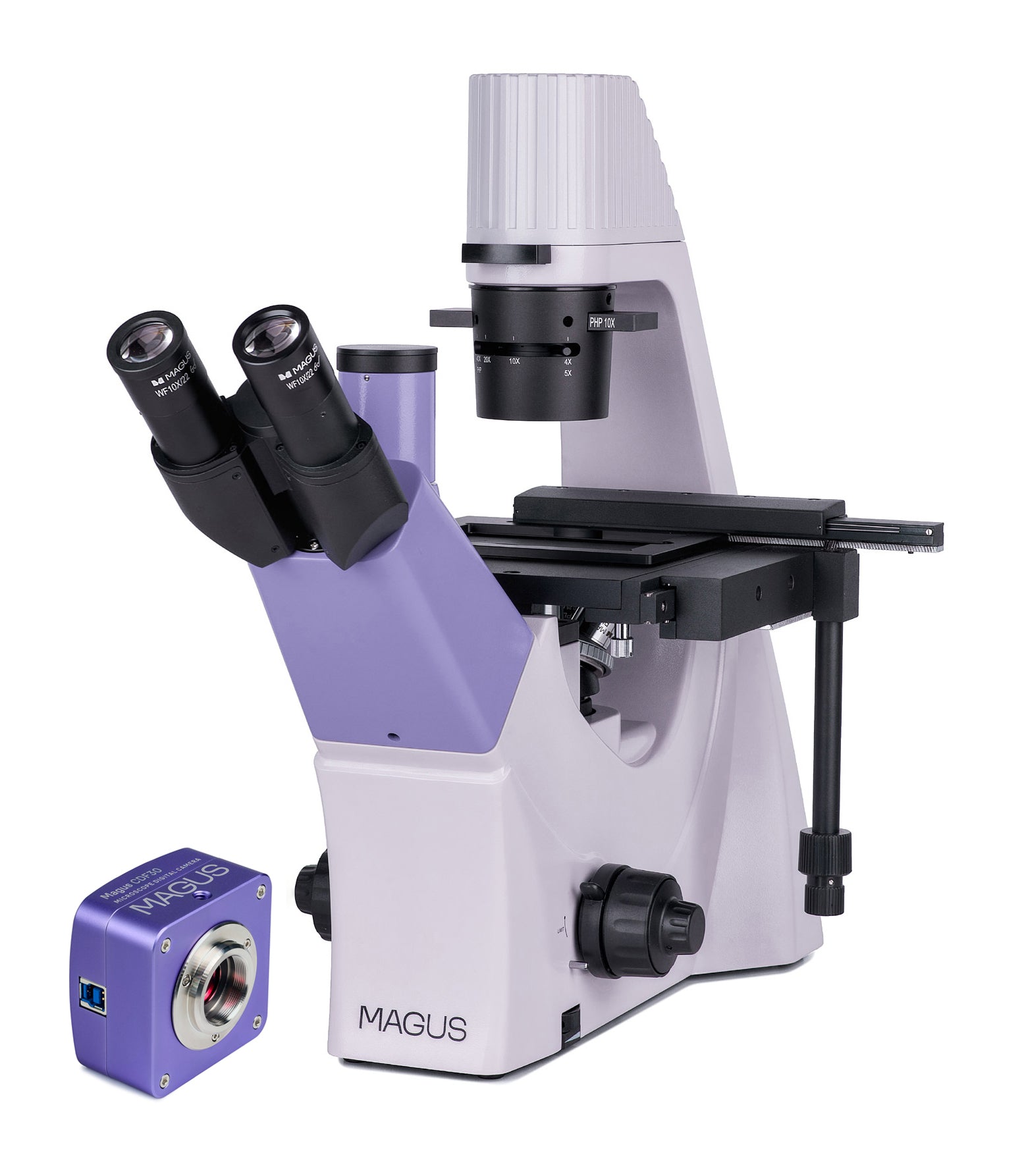

Magus Bio V300 is een biologische microscoop van een omgekeerd ontwerp voor het bestuderen van monsters in laboratoriumapparaten tot 70 mm hoog en met een bodemdikte tot 1,2 mm. De onderzoeksobjecten kunnen kolonies zijn van cellen, weefselculturen, biologische vloeistoffen, enz. De monsters vereisen geen verplichte pre-kleuring. De waarnemingen worden gedaan in overgedragen licht. Microscopietechnieken: Brightfield en fasecontrast. De microscoop is geschikt voor routine- en onderzoekswerk en lesgeven.
digitale camera
Video -oculair met een Sony Exmor 8.3MP digitale sensor. De sensor maakt gebruik van back-illuminatietechnologie om de lichtgevoeligheid te verbeteren en om heldere, heldere beelden te produceren, zelfs bij weinig licht. De camera wordt gebruikt voor werk met behulp van de Darkfield- of Brightfield -microscopietechniek op doelstellingen met een vergroting van 4x, 10x en 20x. Het werkt ook met stereomicroscopen. Een USB3.0 -poort met hoge gegevensoverdrachtssnelheid (5 Gbps) wordt gebruikt om verbinding te maken met een computer en afbeeldingen op het scherm weer te geven.
De Magus CDF30 -camera is geïnstalleerd in de trinoculaire buis of in de oculair tube van een microscoop. Het maximale gezichtsveld zonder optische defecten kan worden bereikt met behulp van een adapter met een vergroting van 0,65x tot 0,9x. Om het in de buis in het oculair te installeren, heeft u naast de adapter ook een adapter nodig die overeenkomt met de diameter van de buis.
De afbeelding wordt op het computerscherm weergegeven met een maximale resolutie van 3840x2160px. De framesnelheid is 45 fps. Bij een lagere resolutie (1920x1080px) neemt de framesnelheid toe tot 70 fps. Overgangen tussen frames zijn bijna onmerkbaar, zonder vertragingen, en dus kan de camera worden gebruikt om bewegende objecten te bestuderen en te presenteren. Foto's en video's worden opgenomen en opgeslagen in verschillende formaten.
Optics
De microscoop is uitgerust met een klassieke trinoculaire kop, de trinoculaire buis wordt gebruikt voor montage een digitale camera. De camera is niet opgenomen in de set. De bundelsplitsing is 50/50.
Vier inbegrepen of extra doelstellingen kunnen worden gemonteerd in het draaiende neusje. Alle doelstellingen zijn ontworpen om te worden gebruikt met laboratoriumwaren en hebben een lange werkafstand. Er zijn 3 plan achromatische doelstellingen voor Brightfield en 1 plan achromatisch doelstelling voor de fasecontrasttechniek.
verlichting
De verzonden lichtbron is een 9W -LED. De hoge kracht van de LED maakt de verlichting van het werkgebied helder genoeg om met alle doelstellingen en met elke microscopietechniek te werken. De helderheidsaanpassing verandert de kleurtemperatuur niet. De LED -levensduur is ongeveer 50.000 uur zonder LED -vervanging.
De condensor heeft een slot voor een fasecontrastschuif (inbegrepen). De fasecontrastringen kunnen worden gecentreerd. De installatie van de schuifregelaar bespaart tijd bij het schakelen tussen de microscopietechnieken.
Stage en focusmechanisme
vaste mechanische fase. Het is uitgerust met een schotelhouder (drie schotelhouders van verschillende maten zijn inbegrepen). De gerechten kunnen langs de X- en Y -assen worden verplaatst door een mechanische bevestiging. Het coaxiale grove en fijne focusmechanisme biedt nauwkeurige en snelle focus. De grove focus heeft een slotmechanisme en spanningsaanpassing.
Accessoires
De optionele accessoires -lijn bevat fasedoelstellingen, oogkaarten, digitale camera's en kalibratiedia's.
toets Kenmerken van de microscoop:
- Brightfield en fase contrastmicroscopietechnieken in het overgedragen licht bestuderen monsters in laboratoriumwaren
- Digitale camera is gemonteerd in de trinoculaire buis < /li>
- 9W LED-overgedragen licht verlichtingsverlichting met verstelbare helderheid en een lange levensduur
- Vaste fase met twee-axis beweging, 3 Dishhouders voor verschillende maten inbegrepen
- Optionele accessoires voor Microscope -prestaties verbeteren
Key Features van de camera:
- Sony Exmor Backlit Color CMOS -sensor, Hoog lichtgevoeligheid
- Werking in Darkfield en Brightfield met behulp van 4x, 10x en 20x doelen
- Computerverbinding via een USB3.0 -interface met een gegevensoverdrachtsnelheid van 5 Gbps
- Afbeelding Uitvoer naar een Monitor in ultrahoge resolutie 4K 3840X2160PX (45fps) of Full HD 1920x1080px (70fps)
- Stuurprogramma's en beeldverwerkingssoftware zijn opgenomen
- Installatie in de trinoculaire buis of de oogbuis van een Microscoop
De kit omvat:
- Magus cdf30 digitale сamera (digitale camera, USB -kabel, installatie -cd met stuurprogramma's en software , gebruikershandleiding en garantiekaart)
- Basis met een stroominvoer, verzonden lichtbron, focusmechanisme, condensor en draaiend neusstuk
- Trinoculair hoofd
- Infinity Plan Achromatische doelstelling: PL 10x/0,25 WD 4,27 mm
- Infinity Plan Achromatic Doel: PL 20х/0.40 WD 8,0 mm
- Infinity Plan Achromatic Doelstelling: PL 40х/0,60 WD 3.5mm / Li>
- Infinity Plan Achromatic Doelstelling: PHP2 10x/0.25 Fase WD 4.27mm
- Oogstukken 10x/22 mm met lang oogverlichting (2 pc's.)
- Fase Contrast Slider With Centering met centreer Fase ringen
- Vaste fase
- Mechanische bijlage voor het verplaatsen van het monster
- Dishhouders (3 pc's.)
- AC -netsnoer / Li>
- Dustekap
- Gebruikershandleiding en garantiekaart
beschikbaar op aanvraag:
- 10x/22 mm oculair met een schaal
- 12,5x/14 mm oculair (2 pc's.)
- 15x/15 mm oculair (2 pc's.)
- 20x/ 12 mm oculair (2 pc's.)
- 25x/9mm oculair (2 pc's.)
- Infinity Plan Achromatic Doelstelling: Php2 20х/0.40 Fase WD 8,0 mm
- Infinity Plan Achromatic Doelstelling: Php2 40x/0.60 Fase WD 3,5 mm
- Kalibratiedia
| Brand | Magus |
| garantie, jaren | 5 |
| ean | 59055555018096 < /td> |
| pakketgrootte (lxwxh), cm | 64.7x42.7x67 |
| Verzendgewicht, kg < /td> |
18.6 |
| head |
trinocular |
| head helling hoek | 45 ° |
| vergrotingsbereik | Van 200x tot 800x |
| oculair buisdiameter , mm | 30 |
| Doelstellingen | Infinity Plan Achromatic: PL 10x/0.25, PL 20x/0.40, PL 40x/0.60 , Php2 10x/0,25 Fase Parfocale afstand 45 mm (*Optioneel: Php2 20x/0,40 fase, Php2 40x/0,60 fase) |
| Revolving Nosepiece | voor 4 DOELSTELLINGEN |
| werkafstand, mm | 4.27 (10x) 8.0 (20х) 3.5 (40x) |
< td> interpupillaire afstand, mm | 48 - 75 |
| Stage Moving Range, MM | 77/112 | < /tr>
| condensor | na 0.6, werkafstand: 70 mm met instelbaar diafragma diafragma en een fasecontrastgliersleuf |
| diaphragm < /td> |
verstelbare diafragma |
| focus | coaxiaal, grof (met grove focusspanningsaanpassing en een slotknop) en fijn (0,002 mm (0,002 mm (0,002 mm (0,002 mm (0,002 mm (0,002 mm ( ) |
| helderheidsaanpassing | ja |
| lichtbrontype | 9w |
| bedrijfstemperatuurbereik, ° C | 5 - 35 |
| Montage- en installatieproblemen < /td> |
gecompliceerd |
| verlichting locatie | lager |
| sensor | sony exmor cmos |
| color/monochrome | kleur |
| megapixels | 8.3 |
| maximale resolutie, pix | 3840x2160 |
| sensorgrootte | 1/1.2 '' (11.14x6.26mm) |
| pixelgrootte, μm | 2.9x2.9 |
| lichtgevoeligheid | 5970mv/lux/s |
| signaal/ruisverhouding | 0,13mv bij 1 /30s |
| belichtingstijd | 0.02ms - 15s |
| video -opname | < td> ja
| video -opname | ja |
| afbeeldingsformat | *.jpg, *.bmp, *.png, *.tif |
| Spectral Range, nm | 380–650 (ingebouwd IR-filter) |
| Sluittype | ers (elektronische rollende sluiter) |
| systeemvereisten | < TD> Windows 8/10/11 (32bit en 64bit), Mac OS X, Linux, tot 2,8 GHz Intel Core 2 of hoger, minimaal 2 GB RAM, USB3.0-poort, CD-ROM, 17 'of groter display / td>
| Mount Type | c-mount |
| camera voeding | dc, 5V, van Computer USB-poort A 12V, 3A-adapter voor Peltier-element |
| Camera bedrijfstemperatuurbereik, ° с | -10-50 |
| Bedieningsvochtbereik, % | 30 - 80 |
| software | magus view < /td> |
| type | biologisch, licht/optisch, digitaal |
| Nozzle | Siedentopf |
| vergroting, x | 100–400 Basisconfiguratie (*Optioneel: 100–500/600/800/1000) |
| oculairs | 10х/22mm, oogverlichting: 10 mm (*Optioneel: 10x/22 mm met schaal, 12,5x/14 15x/15 20x/12 25x/9) / td> |
| Stage Functies | opgelost, met mechanische bevestiging voor het verplaatsen van de specimenschotelhouders: 29x77mm, Ø90mm 34x77,5 mm, Ø68,5 mm 57x82mm, Ø60mm |
| verlichting | led |
| voeding | 220 ± 22V, 50Hz, AC -netwerk |
| lichtfilters | ja |
| Speciale functies | Fasecontrastschuifregelaar Voor een 10x doelstelling met een centrabele faserring |
| Gebruikersniveau | ervaren gebruikers, professionals |
| Toepassing | laboratorium/medisch |
| onderzoeksmethode | helder veld, fase-contrast microscopie |
< TR> pouch/case/tas in set | stofomslag | | framesnelheid, FPS bij resolutie | 45@ 3840x2160, 70@1920x1080 |
| Plaats van installatie | trinoculaire buis, ocelce buis in plaats van een oogdoek |
< TD> Video -indeling | Uitvoer: *.wmv, *.avi, *.h264 (Windows 8 en later), *H265 (Windows 10 en later) |
| witbalans | handleiding, automatisch |
| belichting besturingselement | handleiding, automatisch |
< TR> Software -functies | Afbeeldingsgrootte, helderheid, belichtingstijd | | Uitvoer | USB 3.0, 5GB/s < /td> |
| body | vast aluminium |
